Schadstoffanzeige Papiermühle Ittigen:
CAPTEC „LED-BarGraph“

Mit der Vorgabe, Schadstoff-Konzentrationen möglichst leicht verständlich und kostengünstig darzustellen, entwickelte CAPTEC GmbH für die Gemeinde Ittigen eine neuartige Lichtsäule als BarGraph Anzeige. Diese ist aus einzelnen sogenannten LED-Clustern zusammengesetzt, welche in beliebiger Kombination montiert werden können. Dadurch konnte die Anzeige in der Grösse genau an die Gegebenheiten angepasst werden.

Die doppelseitige Anzeige in Ittigen besteht aus 2 mal 40 identischen Reihen, wobei jeweils vier solcher Cluster als Reihe eine logische Einheit bilden. Die einzelnen Cluster bestehen aus 18 roten und 10 grünen Leuchtdioden (LEDs), womit sich die Farben Grün, Rot und Orange (als Kombination von Rot und Grün) darstellen lassen. Jede der vierzig Reihen kann dabei einzeln angesteuert werden, wodurch grösstmögliche Flexibilität erreicht wird. In der Ittiger Version leuchten alle Reihen bis zur Höhe des aktuellen Messwertes in derselben Farbe, abhängig vom angezeigten Wert. Die Farben werden per Software für die gewünschten Bereiche eingestellt. Damit ist diese Anzeige speziell zur Darstellung von Pegeln oder Konzentrationen der unterschiedlichsten (Schad)stoffe geeignet. Für andere Anwendungen könnten sowohl die Anzahl Cluster pro Reihe als auch die Anzahl Reihen den Erfordernissen angepasst werden.

Smogmeter IttigenSmogMeter gelbSmogMeter grün

Schadstoff-Anzeige der Gemeinde Ittigen. Die Farbe der Lichtsäule ist grün bei niedrigen Konzentrationen, orange im Bereich des Grenzwertes und rot bei deutlicher Überschreitung des Grenzwertes.

Die LED-Cluster ermöglichen eine bei Tag und Nacht gut sichtbare Anzeige mit hoher Lebensdauer und relativ niedrigen Kosten. Trotzdem ist der Stromverbrauch der aktuellen Anzeige mit maximal 100 W bei voller Beleuchtung gering.



Einbau der Anzeige in die Smog-Meter Säule. Rechts die Steuerungs­elektronik und Power-Supply.

Zur Kontrolle der Anzeige und zum Einstellen der aktuellen Werte wird ein Personal Computer mit der entsprechenden Software verwendet. Bei der Lichtsäule selbst befindet sich ein von CAPTEC entwickelter Elektronikteil mit Mikroprozessor, welcher für die Kommunikation mit dem Steuerungs-PC und für die korrekte Anzeige sorgt.



In der Gemeinde Ittigen wird die Anzeige dazu verwendet, die aktuelle Schadstoffbelastung anzuzeigen. Im Sommer wird die Ozon-, und im Winter die  NO2-Konzentration dargestellt. Die Farbe der Lichtsäule ist grün bei niedrigen Konzentrationen, orange im Bereich des Grenzwertes und rot bei deutlicher Überschreitung des Grenzwertes. Die Änderung von Sommer- auf Winterbetrieb erfordert lediglich das Auswechseln der Beschriftungstafeln sowie eine kleine Anpassung der Software an die neuen Farbbereiche.

Das Design der Schadstoff-Anzeige basierte aus Kostengründen auf dem bereits früher verwendeten „Ittiger Smog-Meter“. Die „BarGraph“-Anzeige sollte in die bestehende Säule integriert werden. In Zusammenarbeit mit der Gemeinde Ittigen und einer Grafikerin adaptierte CAPTEC die Gestaltung der SchadstoffAnzeige an die neuen Anzeigemöglichkeiten. Die relativ günstigen Komponenten erlaubten trotz der engen Kostenlimite eine zweiseitige Anzeige. Die mechanische Konstruktion der Schadstoffanzeige wurde durch die Firma Gaeng Metallbau, Ittigen, nach den Plänen von CAPTEC realisiert. Das verzinkte Stahlgestell ist mit Blechen aus Aluminium verkleidet.

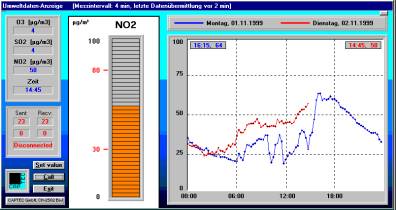

Steuerungssoftware auf dem PC im Gemeindehaus Ittigen. Diese fragt die aktuellen Werte bei der Messstation ab und übermittelt sie zur Anzeige.

Der Steuerungs-PC befindet sich im Gemeindehaus. Das von CAPTEC entwickelte Steuerungs-Programm liest automatisch die aktuellen Messdaten per Modem aus der Messstation, welche in diesem Fall vom KIGA betrieben wird. (Das KIGA legt auch die Bereiche für die verschiedenen Farben fest.)

Die Daten werden anschliessend aufbereitet und alle fünf Minuten an die Anzeige übermittelt. Der spezielle Standort der Säule in Ittigen, ca. 300 Meter vom Gemeindehaus entfernt, erlaubt keinen direkten Anschluss der Anzeige an einen PC. Aus diesem Grund wurde von CAPTEC eine Funk-Datenstrecke eingerichtet, welche spezielle Modems und konzessionsfreie Funkgeräte verwendet.

Die korrekte Funktion der Anlage kann per Fernwartung über die normale Telefonleitung regelmässig überprüft werden.
